斗式提升機

2022-04-30 14:50:25

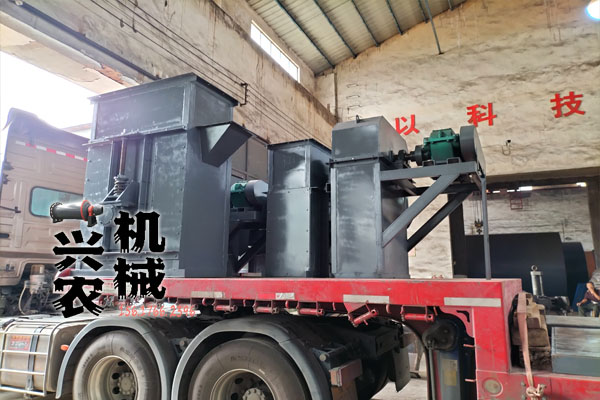

斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成，具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等。
該提升機的轉速每分鐘不能超過85轉，轉速過高，會出現卸料不凈，挖斗留有余料等情況。普通皮帶的斗式提升機正常輸送高度一般不會超過20米，鋼絲繩芯的皮帶斗式提升機的輸送高度可達80米。

工作原理

提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

??? ???

產品特點

1、采用流入式喂料、混合或離心式卸料，且料斗為大容量密集型布置，在物料提升時基本無回料和挖料現象，無用功損耗小，驅動功率相對較小。
2、提升范圍廣，對物料的種類、特性要求少，可廣泛用于提升一般粉狀、小顆粒狀物料等。
3、可根據物料特性和提升要求，靈活選取混合式、離心式等多種卸料方式。
4、在密閉空間內輸送物料，且在殼體、檢修門處均設置有密封裝置，無粉塵外泄，清潔、環保。
5、喂料采取流入式，無需用斗挖料，減少了零部件與物料之間的碰磨現象，使整機具有長的使用壽命。
6、中部機殼均為折彎構件焊接而成，使機殼具有高的整體剛度和可靠性。
7、設備整體運行平穩、可靠，可以達到較高的提升高度和大的輸送量。

技術參數

型號	料斗型式		輸送量（m3/h）	斗寬（mm）	斗距（mm）	帶寬（m/s）	料斗運行速度（m/s）	被輸送物料較大塊度（mm）	提升高度 (m)
TD160	Q	S	5～12	160	400	200	1.4	25	≤20
TD250	Q	S	20～35	250	400	300	1.6	35	≤30
TD315	Q	S	25～40	315	500	400	1.6	45	≤30
TD400	Q	S	35～66	400	500	450	1.6	55	≤30
